穿衣戴帽工程建筑立面改造线图绘制高效可靠的新技术
关键词：建筑立面改造 穿衣戴帽工程 沿街建筑立面改造设计应用实例：乌鲁木齐市穿衣戴帽工程
“穿衣戴帽”工程简介：即城市街道风貌塑造工程。主要项目包括临街和旅游沿线房屋的屋顶、墙面、防盗栏、雨篷、空调室外机位、店招等的整治以及底层商铺卷帘门改玻璃门。对已安装的外置式防盗栏，进行统一规范，改装设置成内置式防盗栏。包括交通要道两傍的建筑物在一定时间内完成的面向道路房屋的单面装饰工程。工程完工后，面向道路的一面，面貌一新美轮美奂。
穿衣戴帽工程最终需求: 街道建筑立面图绘制。
常规穿衣戴帽建筑立面图绘制技术：地面的点采用拉皮尺进行测量。对于建筑物中中间位置的窗户采用全站仪测点的方式。对于建筑物顶等较高点，采用激光测距仪进行测量。
困难与缺点：1.外业测量工作量巨大；2.建筑物常被绘错：绘图人员无法直观的了解房屋的外观，也无法将展出来的点在零散的影像上找到对应的位置，使外业采集和内业绘制工作上极大的脱节，直接导致了房屋常被绘错。给后续的建筑立面改造设计带来极大的困扰。
新技术解决方案：现在使用LensphotoV2.0多基线近景摄影测量软件，只需要拍摄影像—数据处理—产生正射影像—装配绘图—缩放至实际大小简单几个步骤。外业作业简单拍完即走，内业绘制直观看图装配，交付设计人员也能对图套合影像设计。从而提高了各个环节的可靠性和直观性，也可以为设计人员多提供一份建筑立面改造设计用的参考资料。
应用实例：乌鲁木齐市 使用单位：新疆凯翔测绘有限责任公司
乌鲁木齐市穿衣戴帽工程建筑立面图绘制步骤如下：

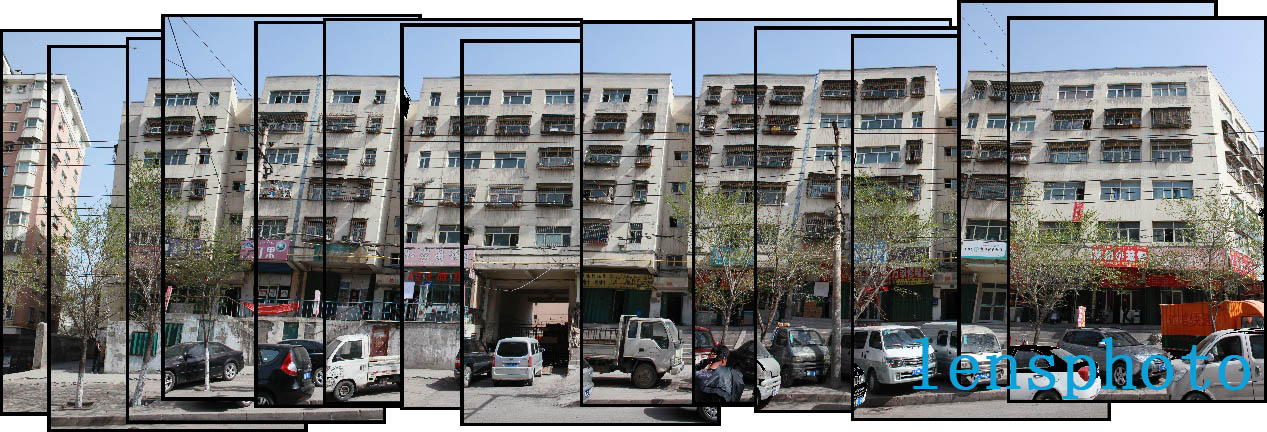

1.对穿衣戴帽工程沿街快速平行拍摄获得影像数据
2.获得影像经过Lensphoto近景摄影测量软件高度自动化处理后产生具有测量信息的正射影像图。

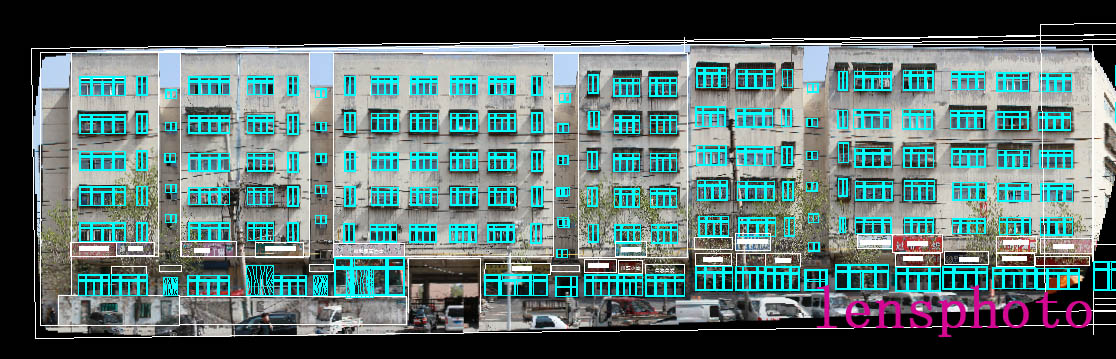

3.依据正射影像快速装配绘图

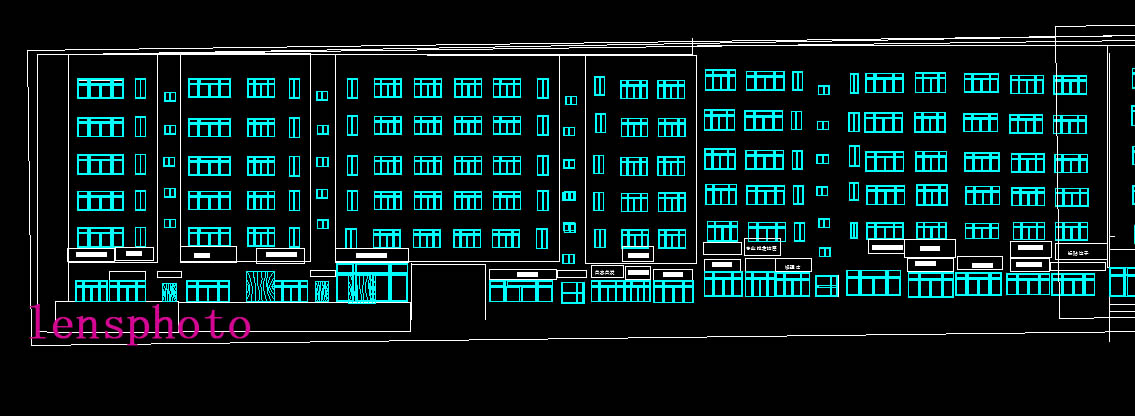

4.得到最终建筑立面线图成果
小结：1.高效：通过使用Lensphoto多基线数字近景摄影测量系统，仅2位测图人员在6日内完成了阿里街、炉院街、喀什西路、厦门路、广州路、龙河路、胜利路、碱沟等九条路的房屋立面数据采集、内业处理以及建筑立面图绘图的工作。成功的解决了此次工程中人手少、项目时间紧的问题.
2.可靠，设计院验收放心：提供可靠的数字影像图和建筑立面图成果，可供设计院作建筑正射影像套合，为后续的建筑立面改造设计提供了极大的便利。易于最终用户验收。
此系统节省了您的人力和时间成本，可以帮您获得更多的穿衣戴帽工程项目。
